施設に適した電圧開閉設備の選び方

電圧開閉設備選定のための必須ガイドライン

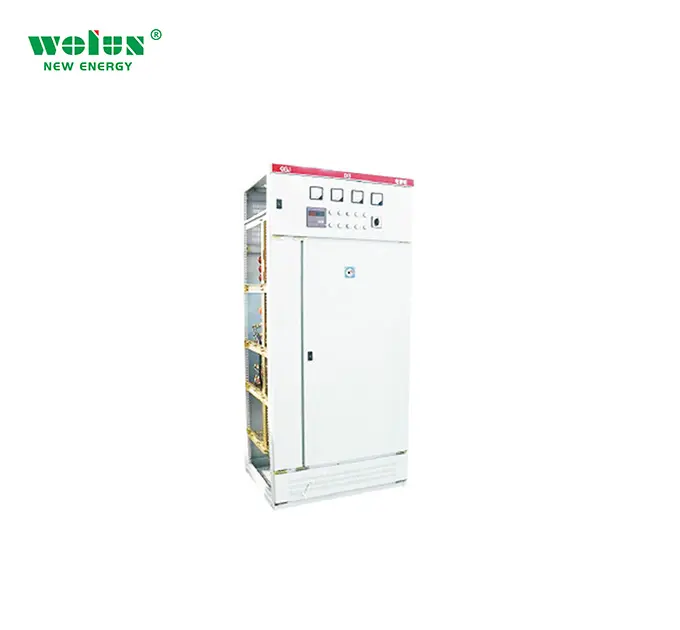

適切な 電圧スイッチギア は安全性、信頼性、運転効率に影響を与える重要な決定です。現代の産業および商業施設では電力分配システムに大きく依存しており、電圧開閉設備は不可欠なコンポーネントとなっています。選定プロセスにおける主要な要素と検討事項を理解することで、業界規格を遵守しながら最適な性能を確保できます。

技術仕様および要件

電圧定格およびシステム構成

電圧開閉器の選定において最も重要な考慮事項は、適切な電圧定格を決定することです。これには、設備の電力分配要件（定格電圧レベル、絶縁レベル、および系統周波数を含む）の分析が含まれます。現代の電圧開閉器は一般的に、低圧（1kV以下）、中圧（1kV～36kV）、高圧（36kV以上）の範囲で動作します。

系統構成は開閉器選定において重要な役割を果たします。設備が単母線、二重母線、またはループ母線方式を必要とするかによって、必要な電圧開閉器の種類が異なります。それぞれの構成は、信頼性、保守性、運用柔軟性の点で異なるレベルを提供します。

定格電流および短絡容量

定格電流は慎重に評価する必要があり、電圧開閉装置が通常の運転条件および故障状況の両方において対応できることを確保する必要があります。これには、連続電流定格、短時間耐電流、およびピーク耐電流の検討が含まれます。選定された開閉装置は、損傷することなく最大予期短絡電流を遮断できる能力を備えている必要があります。

最新の設備では、時間とともに負荷が増加する傾向があるため、定格電流を選定する際に将来の拡張計画を考慮に入れることが重要です。エンジニアは一般的に、電力需要の潜在的な増加に対応するために、電流計算に25％のマージンを追加することを推奨しています。

環境および設置スペースの検討

設置環境の評価

電圧開閉装置を設置する物理的環境は、その選定に大きく影響を与えます。周囲の温度、湿度レベル、標高、腐食性物質への暴露などの要因を慎重に評価する必要があります。屋内設置の場合、特に筐体の種類や保護等級に関して、屋外設置と異なる仕様が必要になる場合があります。

環境面での検討事項は、地震多発地域においては耐震性の要件にも及びます。選定した電圧開閉装置は、地域の耐震認定基準を満たし、地震時および地震後の運転継続能力を有している必要があります。

空間およびアクセス要件

使用可能な空間やアクセスの要件は、開閉装置の選定において重要な役割を果たします。現代の電圧開閉装置には固定据付型、引き出し型、モジュラー型など様々な構成があります。各タイプには設置、運転、保守に必要な特定の空間要件があります。

スイッチギアの物理的な寸法だけでなく、操作、保守、安全性に必要な Clearance も考慮する必要があります。これには、操作のための前面からのアクセス、ケーブル端子処理のための背面からのアクセス、および通風と放熱のための側面 Clearance が含まれます。

安全機能および保護システム

アークフラッシュ保護

最新の電圧スイッチギアは、作業員の安全を確保するために強固なアークフラッシュ保護機能を備えている必要があります。これには、アーク耐性のエンドクロージャ、遠隔操作機能、高速アーク検出および消弧システムが含まれます。選定したスイッチギアは関連するアークフラッシュ規格に準拠し、施設のアークフラッシュリスク評価に基づいて十分な保護を提供する必要があります。

高度なアークフラッシュ保護システムには、圧力開放チャネル、アーク検出センサー、超高速アーススイッチなどが含まれる場合があります。これらの機能は共同して動作し、アークフラッシュ発生時のけがや設備損傷のリスクを最小限に抑えることを目的としています。

監視・制御システム

スマートモニタリングおよび制御システムの統合により、開閉器の安全性と信頼性が向上します。現代の電圧開閉器には、高度な保護リレー、状態監視センサー、通信インターフェースが組み込まれていることが多くあります。これらのシステムにより、装置の状態に関するリアルタイムデータを取得し、予知保全や迅速な障害対応を可能にします。

スマートモニタリング機能には、温度監視、部分放電検出、SF6開閉器におけるガス密度監視、施設管理システムとの統合などが含まれることがあります。これらの機能は、保全計画の改善やダウンタイムの削減に寄与します。

メンテナンスとライフサイクルに関する検討事項

維持 要求

異なる電圧開閉器タイプにおけるメンテナンス要件は大きく異なります。空気絶縁開閉器は、ガス絶縁タイプのものと比較して、より頻繁なメンテナンスが必要な場合があります。メンテナンスに必要な専門知識や予備部品の入手可能性、施設運転へのメンテナンス作業の影響についても検討する必要があります。

現代の開閉器設計では、密封式ガス室や真空遮断器など、メンテナンスフリーまたはメンテナンス量の少ない機能が組み込まれていることが多くあります。このような機能により、ライフサイクルコストやメンテナンスによる停止時間を大幅に削減することが可能です。

想定される耐用年数とアップグレードの可能性

電圧開閉器の想定耐用年数と将来のアップグレード可能性を検討してください。高品質な開閉器は通常20〜30年の耐用年数を提供しますが、これは運転条件やメンテナンス方法によって異なります。開閉器全体を交換することなく保護システムをアップグレードしたり、監視機能を追加したりできる柔軟性を持つことが重要です。

製造メーカーの実績、保証条件、長期的なサポート体制を評価してください。これには、開閉器のライフサイクルにわたって技術サポート、予備部品、アップグレードオプションが提供されるかどうかが含まれます。

よく 聞かれる 質問

開閉器の電圧定格を決定するうえでの主要因は何ですか？

主要な要因には、設備の定格動作電圧、最大システム電圧、絶縁協調の要件、および予想される電圧変動が含まれます。電圧定格を決定する際には、現在の要件だけでなく、将来の拡張計画も考慮してください。

周囲の環境条件はスイッチギアの選定にどのように影響しますか？

温度、湿度、標高、腐食性物質の存在などの環境条件は、スイッチギアの性能と耐用年数に直接影響を与えます。これらの要因は、絶縁媒体、筐体タイプ、保護等級の選定に影響を与えます。

どのようなメンテナンス上の考慮事項を評価すべきですか？

必要なメンテナンス頻度、有資格メンテナンス担当者の可用性、予備部品へのアクセス性、およびメンテナンス作業が運転に与える影響を評価してください。定期メンテナンスと潜在的な修理の両方を含むライフサイクルコストを考慮してください。

スイッチギア選定において将来の拡張性はどのくらい重要ですか？

将来の拡張性は、設備が負荷増加やシステム変更を必要とする場合に重要です。予備容量、モジュール設計、アップグレードの可能性などの機能を持つスイッチギアを選定してください。
